IPETRONIK 耐環境データロガー

IPETRONIK(アイペトロニック)は、測定技術分野における先進的な企業であり、主に自動車、航空宇宙、産業向けに高性能なデータロガー、センサー、測定ソフトウェアを提供しています。同社の製品は、特に車両テストに最適化されており、様々なセンサーや通信ネットワークを効率的に処理する能力を有しています。また、騒音、振動、熱管理に関連するテスト機器も取り扱っており、過酷な環境下でも精度の高い測定を行うことが可能です。

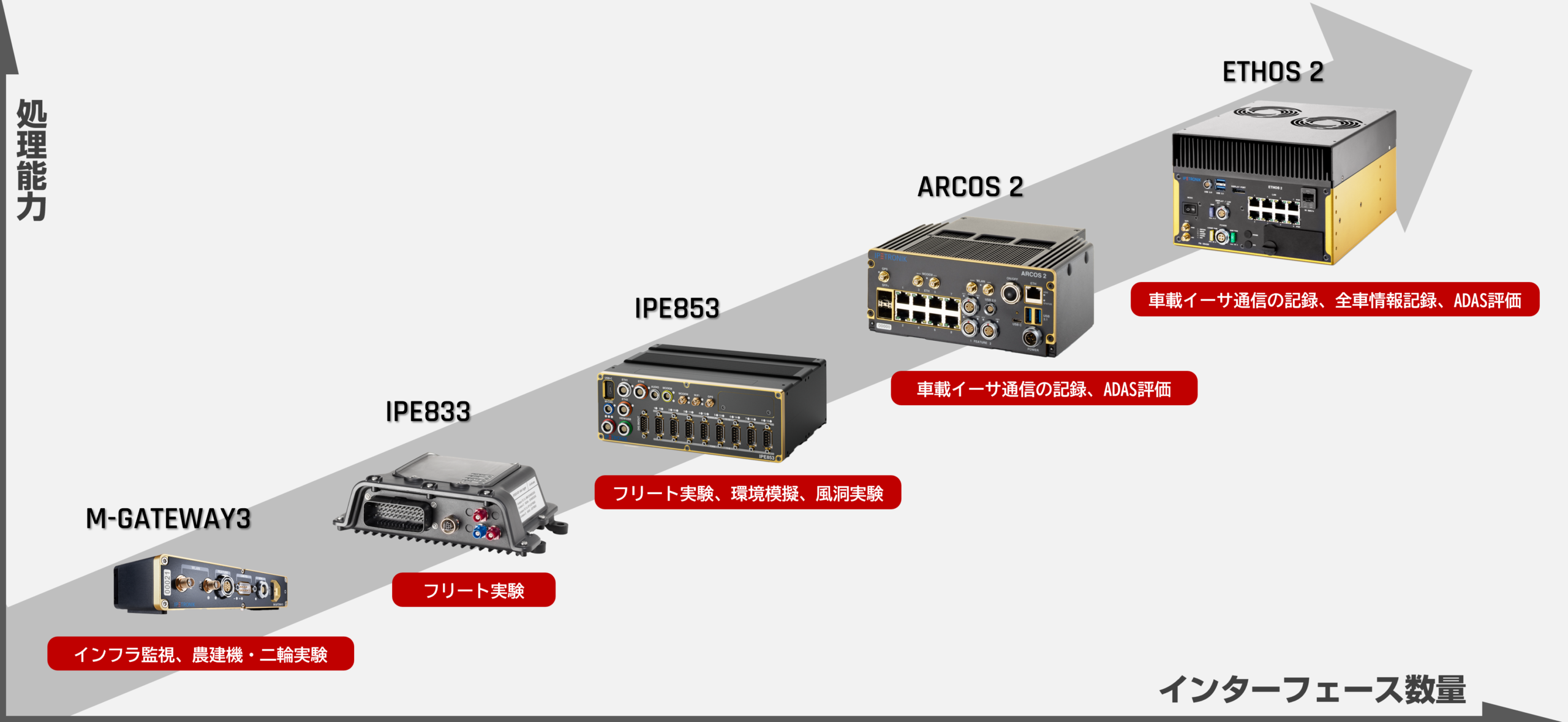

取り扱い製品

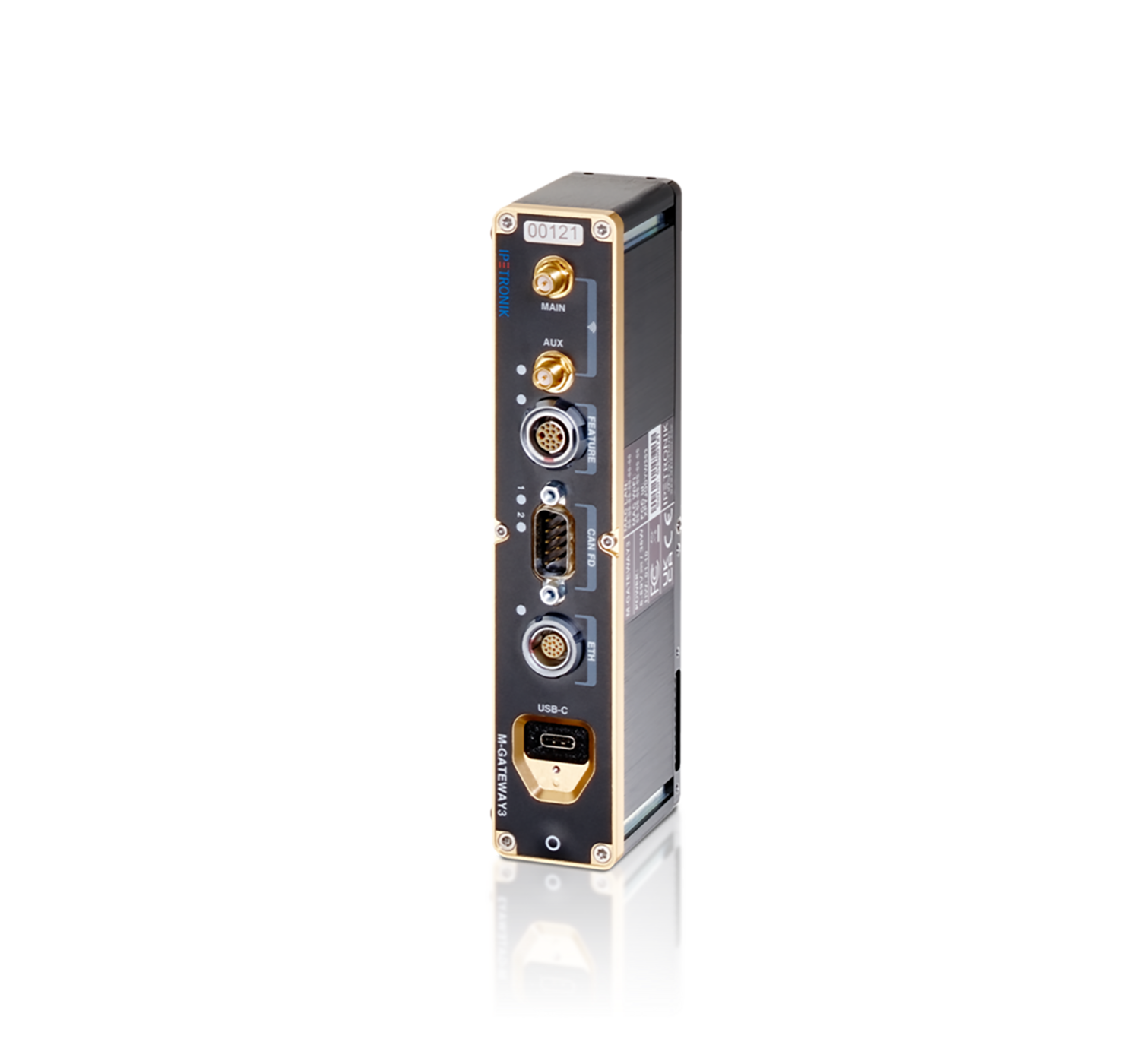

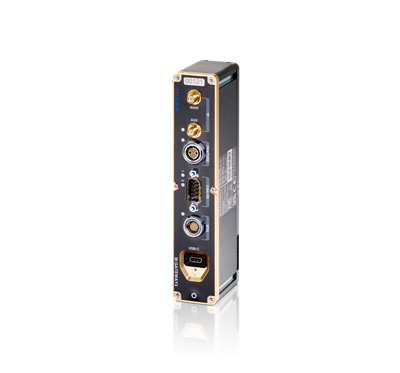

M-GATEWAY3

M-GATEWAY3は、計測データを統合し、XCP on Ethernetで上位システムへ転送する中継・記録装置です。

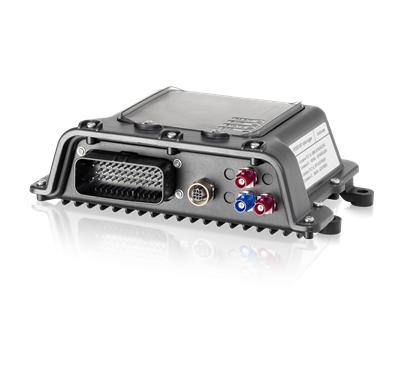

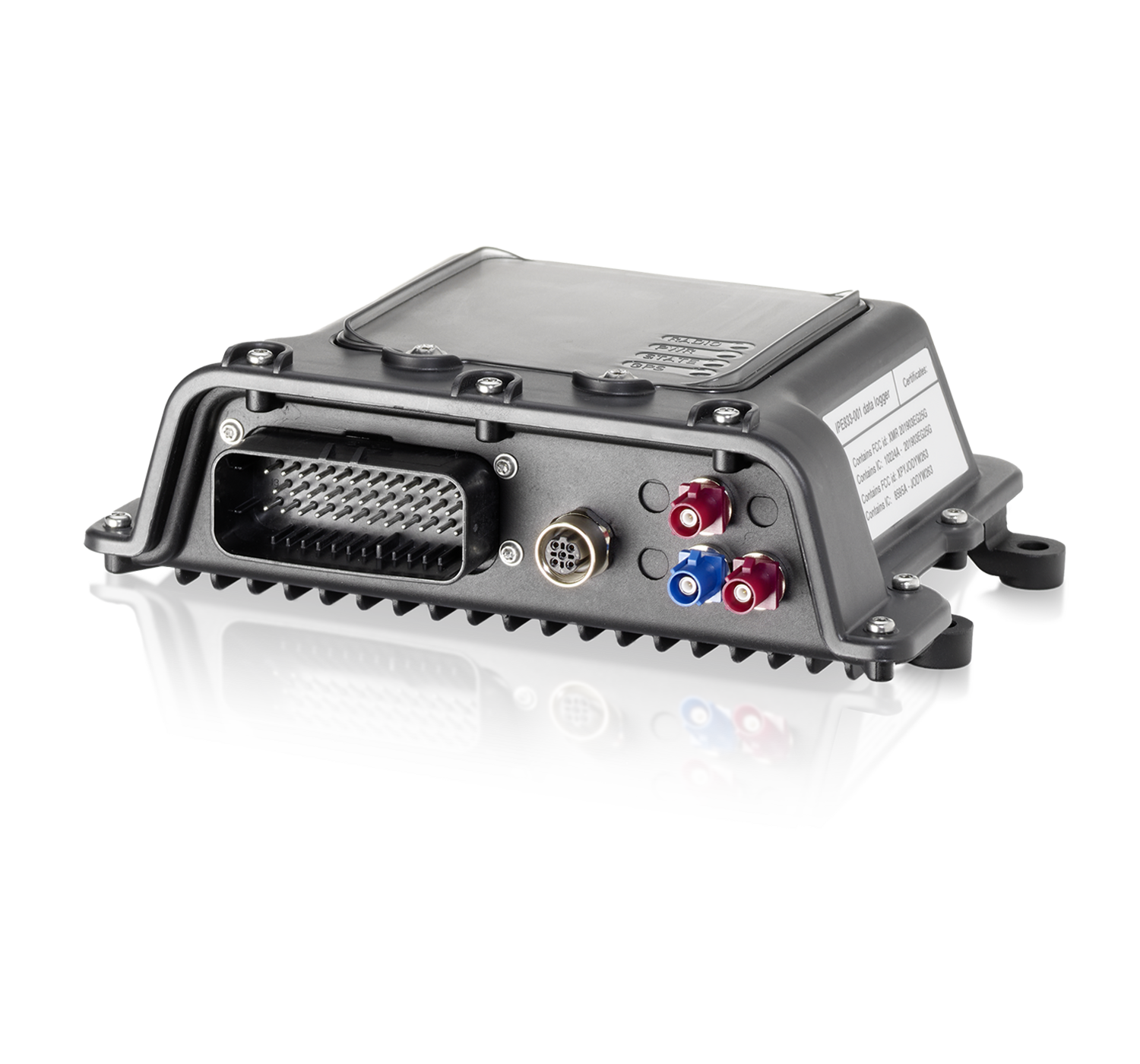

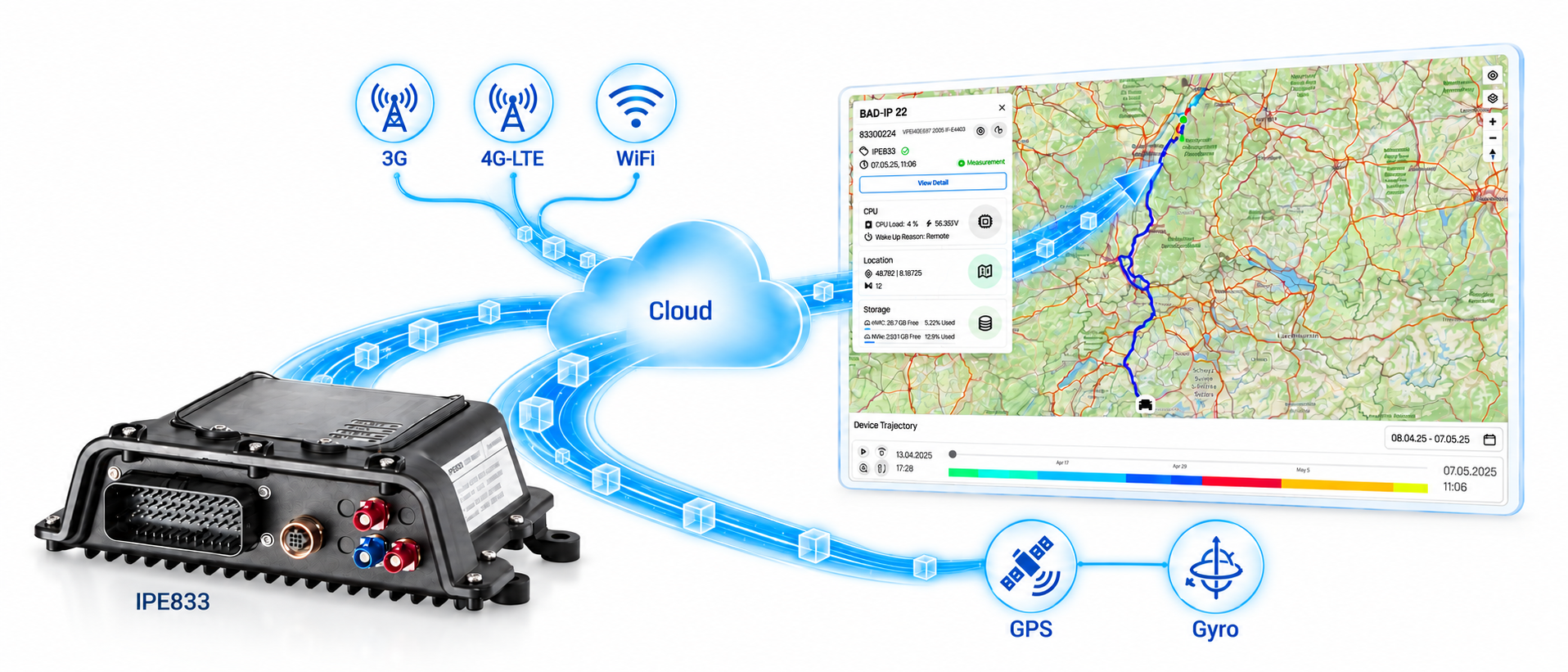

IPE833

IPE833は、過酷な環境下でも使用できる小型で携帯性に優れたIP67データロガーで、最大4つのCAN FDチャンネルをサポートします。

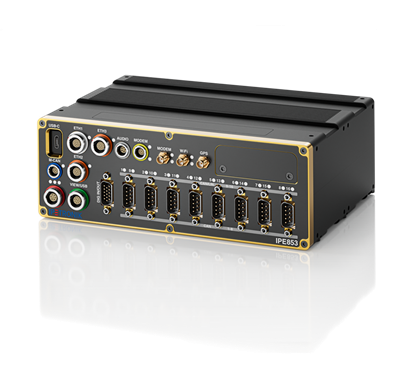

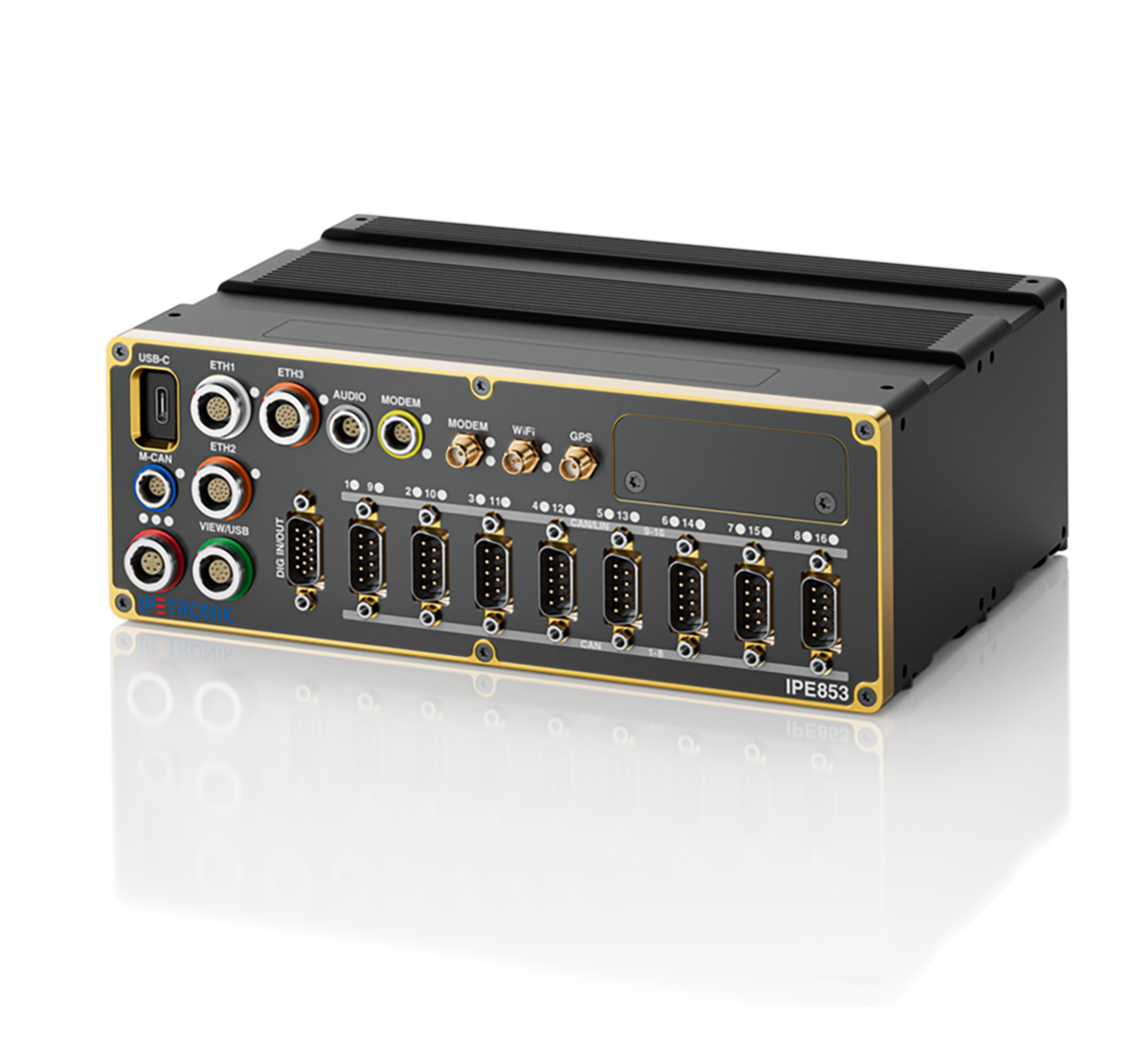

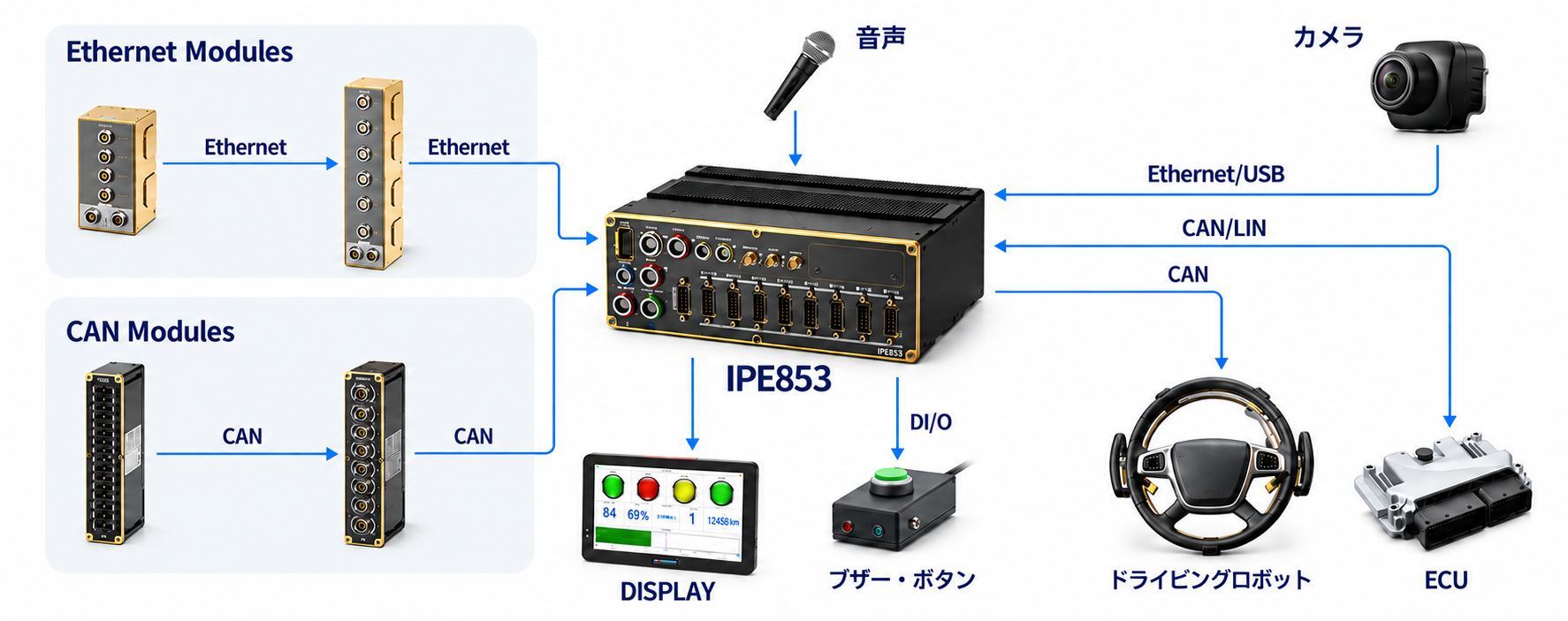

IPE853

IPE853は、極限環境で使用可能な中型データロガーで、CAN、LIN、Ethernetに対応し、動画や音声の取得も可能です。

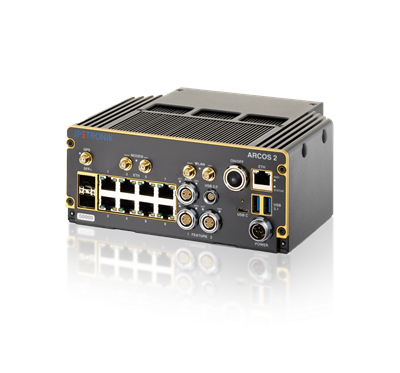

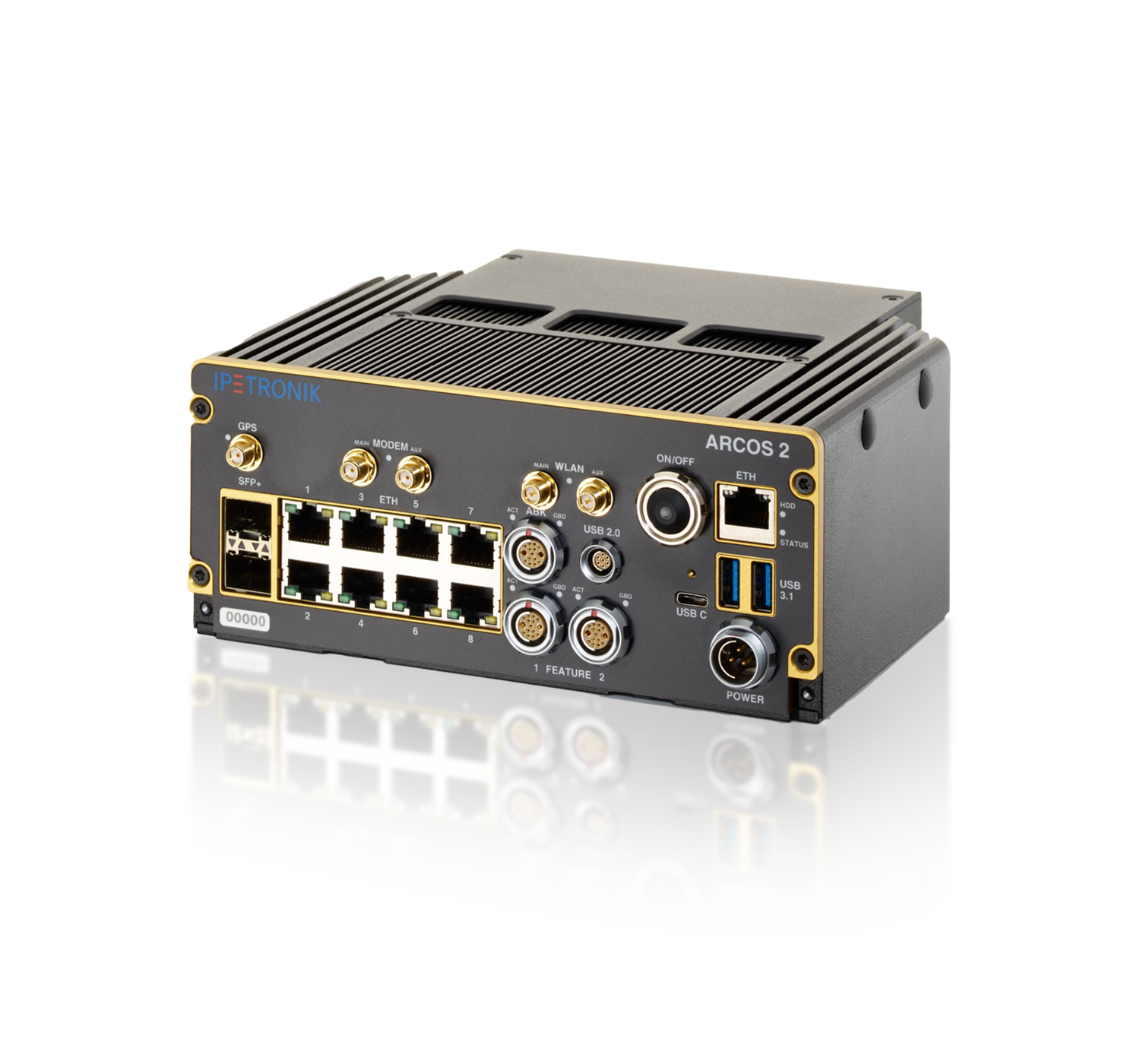

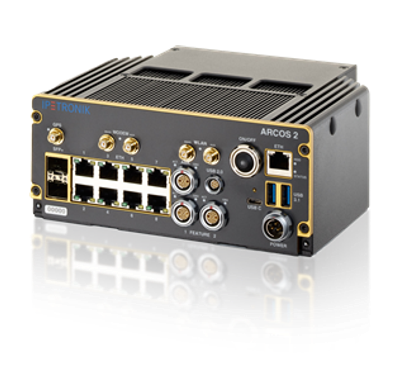

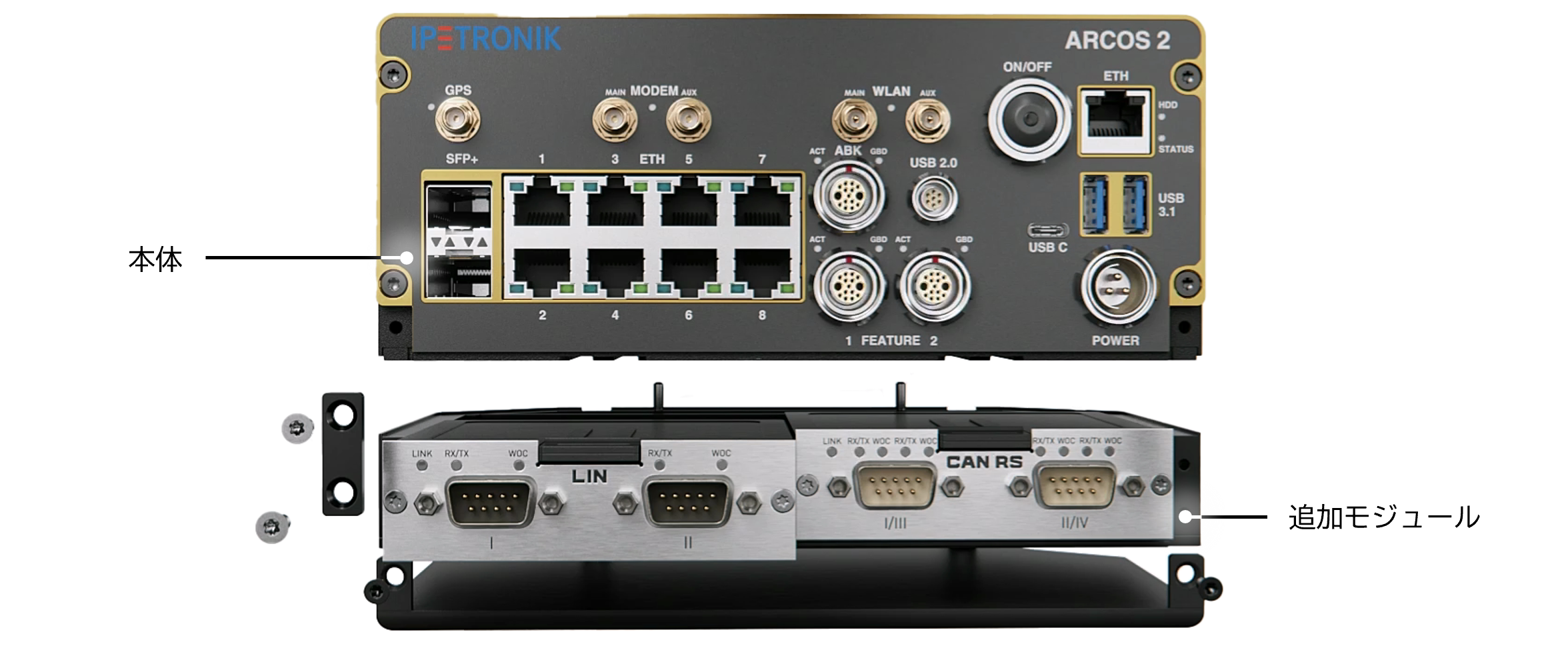

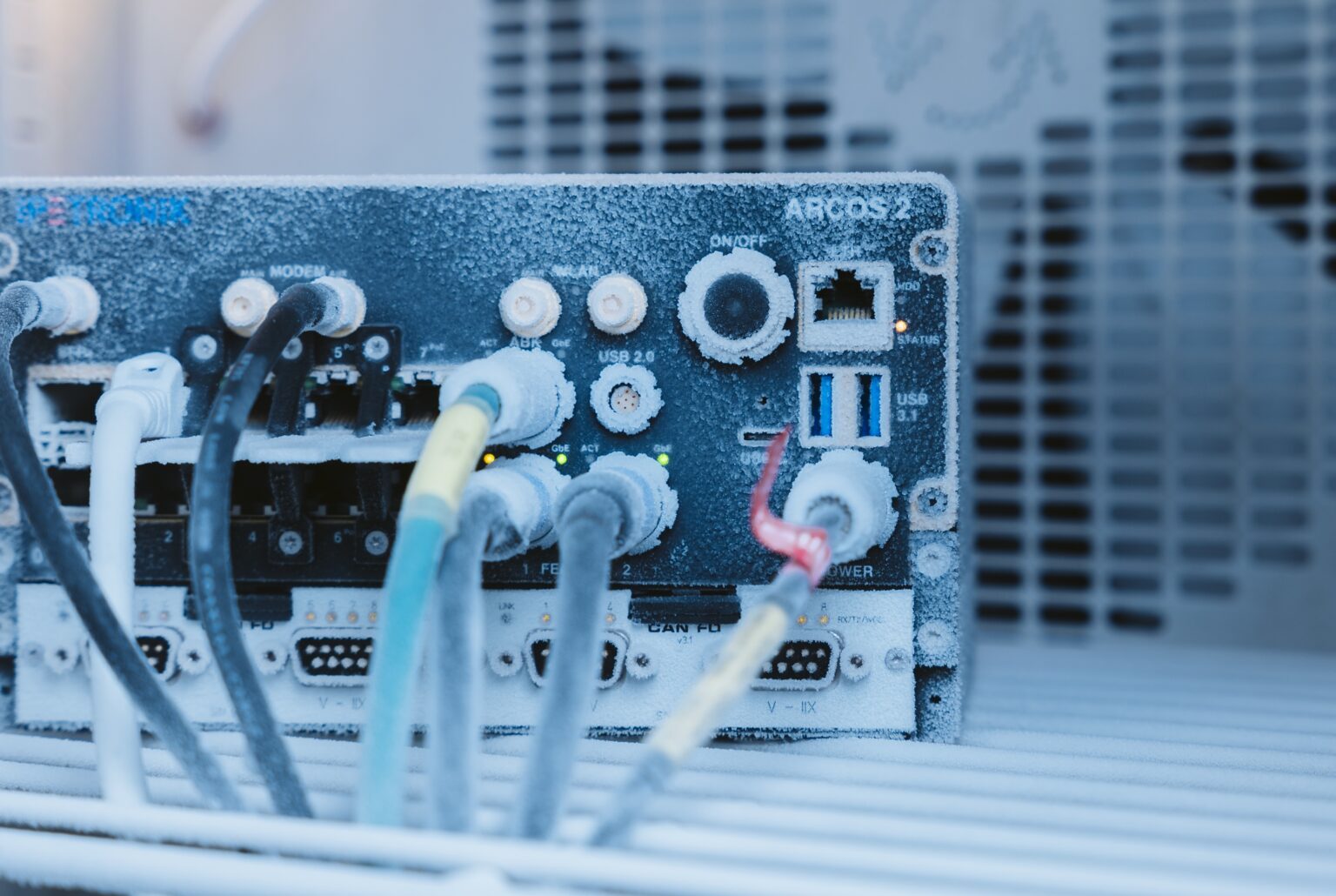

ARCOS 2

ARCOS 2は、モジュラー設計のデータロガーで、Ethernet、CAN-FD、LIN、FlexRayに対応し、ニーズに応じてカスタマイズ可能あるため、車両開発やAD/ADAS検証に最適です。

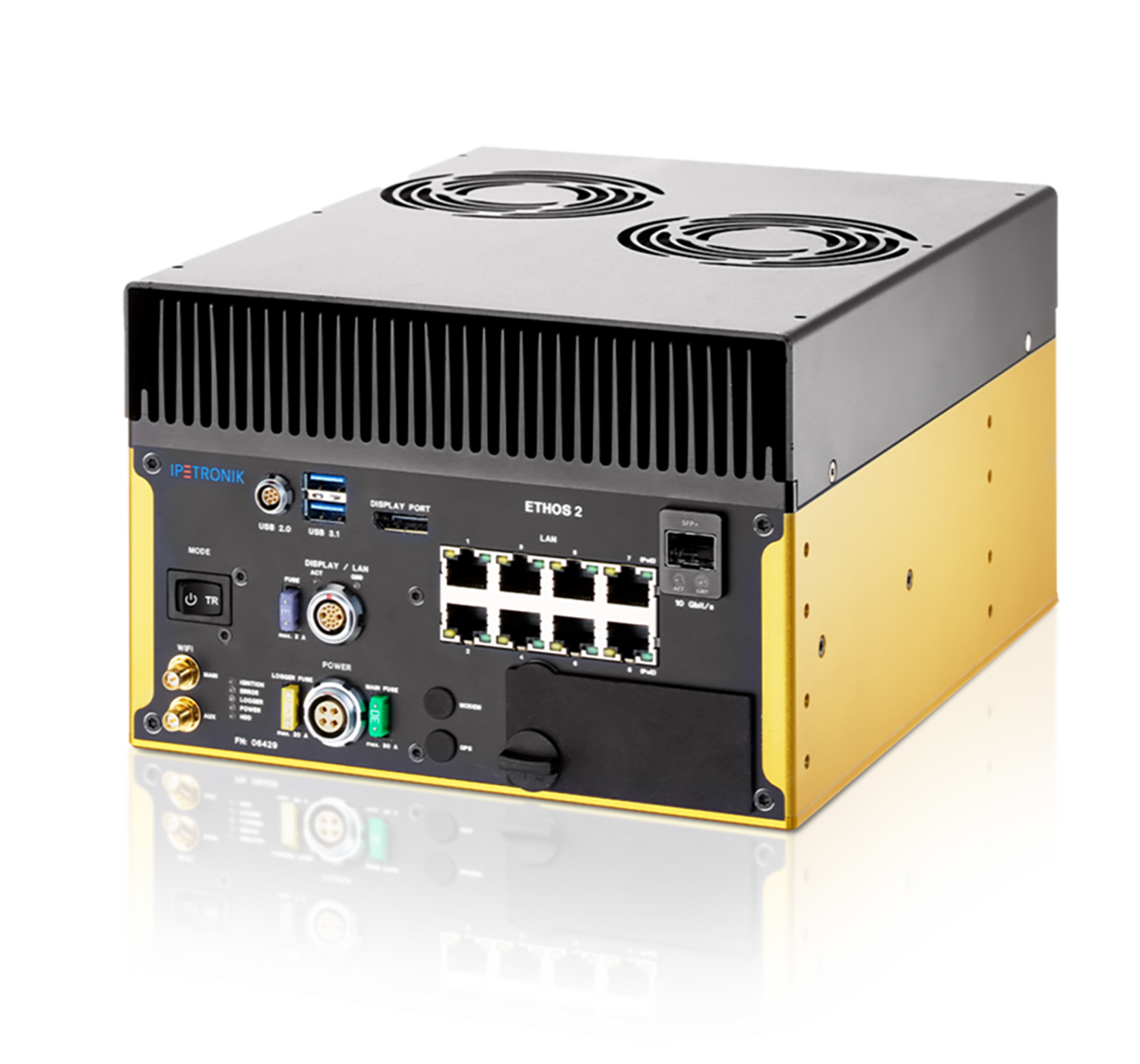

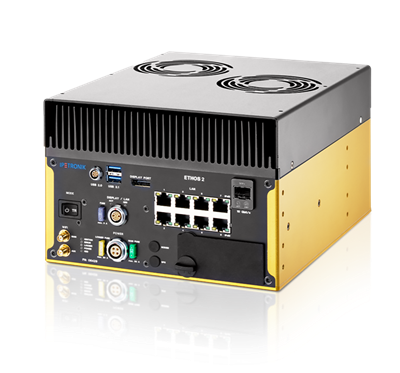

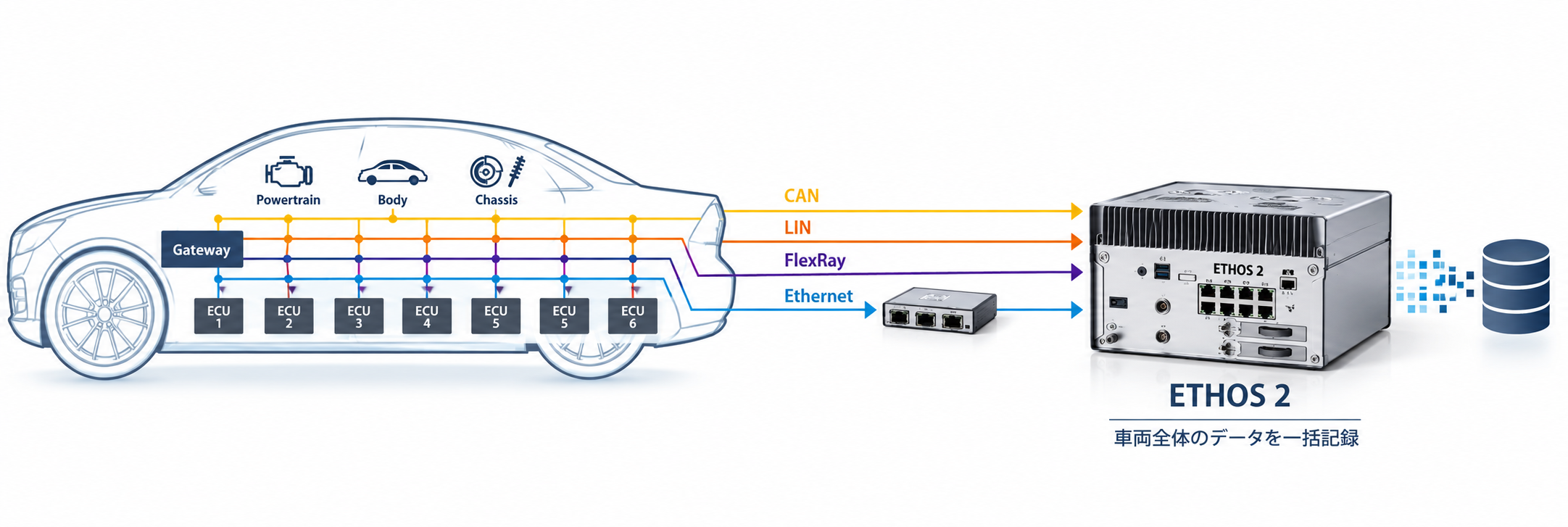

ETHOS 2

ETHOS 2は、Intel i7-9850HEプロセッサを搭載した高性能データロガーで、CAN FD、LIN、Ethernetなどの車両ネットワークデータを迅速かつ効果的に処理できます。

運用例

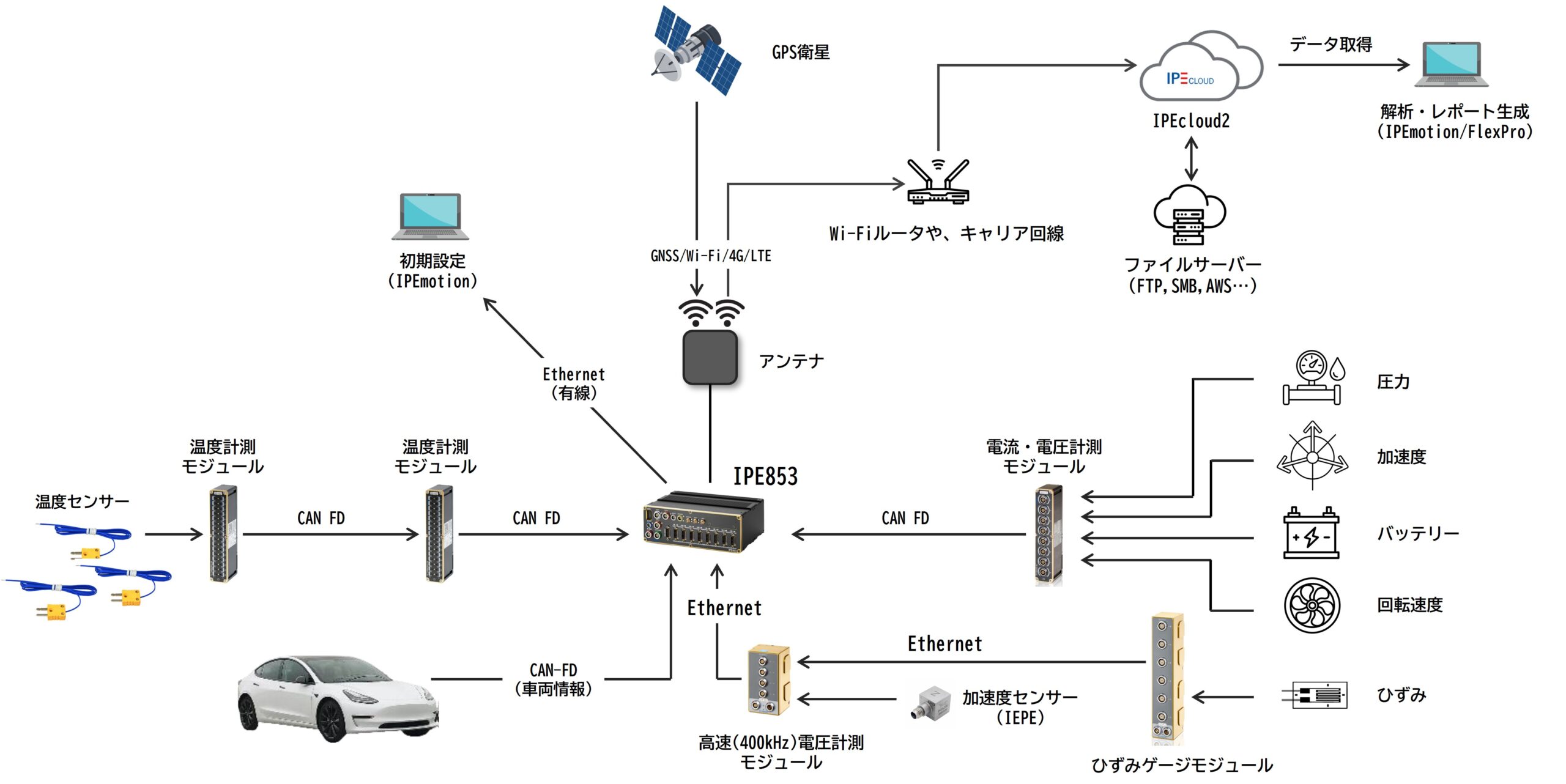

同社のデータロガー、計測モジュール、ソフトウェア(IPEmotion)、およびフリートマネジメントプラットフォームを活用した車両試験環境について説明いたします。試験車両から収集された計測データは、リアルタイムでフリートマネジメントプラットフォームに表示され、テスト計画の管理が容易に行えます。また、計測データは定期的にファイルサーバーにアップロードされるため、車両からデータを取り出す手間が省け、試験と解析を同時に進行することが可能です。

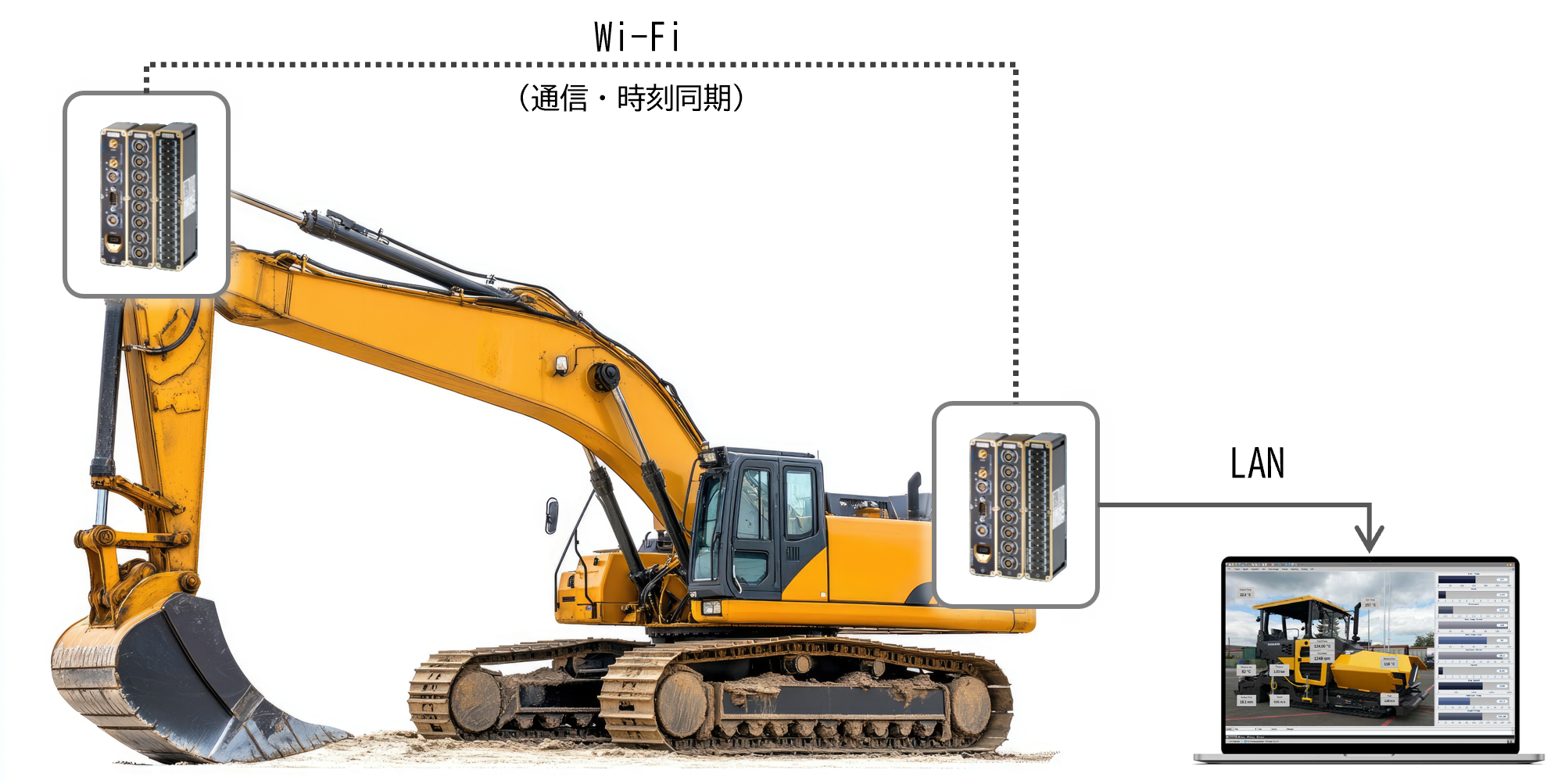

大型工事車両など、配線が非常に困難な場面では、IPETRONIK社のM-GATEWAY3を中継器として使用し、計測モジュールからの信号を保存し、Wi-Fiを介してPCに送信して解析する事例があります。M-GATEWAY3は、計測モジュールと同じ防護等級を持つデータロガーであり、例えばエンジンルームなどの過酷な環境でも使用することができます。

詳細仕様

M-GATEWAY3
チャンネル数4ch
入力インターフェースCAN FD x 2, 1 x Ethernet, 1 x Feature
メモリ容量64GB
プロトコルCCP/XCP/J1939/OBD/UDS/ODX/PDX
録音/録画未対応
無線通信WiFi
リモート監視可能(IPEmotion/IPEmotion Me/Webブラウザ)
クラウト対応未対応
快速起動、No Message Lost (NML)未対応
入力電圧6V~59V
動作温度-40℃~85℃
保護等級IP67
IPE833
チャンネル数4ch
入力インターフェースCAN FD x 4
メモリ容量64GB
プロトコルCCP/XCP/J1939/OBD/UDS/ODX/PDX
録音/録画未対応
無線通信GNSS,WiFi,3G,4G
リモート監視可能(IPEmotion/IPEmotion Me/Webブラウザ)
クラウト対応MQTT, SMB, FTP, AWS S3
快速起動、No Message Lost (NML)未対応
入力電圧9V~36V
動作温度-40℃~70℃
保護等級IP67
IPE853
チャンネル数18ch
入力インターフェース8 x CAN FD, 8 x CAN FD(LINへ変更可能), 2 x Ethernet
メモリ容量240GB/512GB/1000GB
プロトコルCCP/XCP/J1939/OBD/UDS/ODX/PDX/SOME IP
録音/録画対応
無線通信GNSS,WiFi,3G,4G,Bluetooth
リモート監視可能(IPEmotion/IPEmotion Me/Webブラウザ)
クラウト対応MQTT, SMB, FTP, AWS S3
快速起動、No Message Lost (NML)対応
入力電圧9V~36V
動作温度-40℃~85℃
保護等級IP54
ARCOS 2
チャンネル数13ch
入力インターフェース8 x Ethernet (1 Gbit), 2 x SFP+ (10 Gbit), 1 x ABK (1 Gbit), 2 x Feature (1 Gbit)
メモリ容量HDD 2TB + 960GB
プロトコルCCP/XCP/J1939/OBD/UDS/ODX/PDX/SOME IP
録音/録画対応
無線通信GNSS,WiFi,3G,4G,Bluetooth
リモート監視可能(IPEmotion/IPEmotion Me/Webブラウザ)
クラウト対応MQTT, SMB, FTP, AWS S3
快速起動、No Message Lost (NML)対応
入力電圧7.5V~54V
動作温度-40℃~80℃
保護等級IP40
ETHOS 2
チャンネル数13ch
入力インターフェース28 x CAN FD, 8 x 1 GbE, 8 x LIN, 2 x FlexRay, 8 x DIO, 8 x analog inputs
メモリ容量HDD 2TB + 960GB
プロトコルCCP/XCP/J1939/OBD/UDS/ODX/PDX/SOME IP
録音/録画対応
無線通信WiFi
リモート監視可能(IPEmotion/IPEmotion Me/Webブラウザ)
クラウト対応MQTT, SMB, FTP, AWS S3
快速起動、No Message Lost (NML)対応
入力電圧7V~36V
動作温度-40℃~80℃
保護等級IP40
