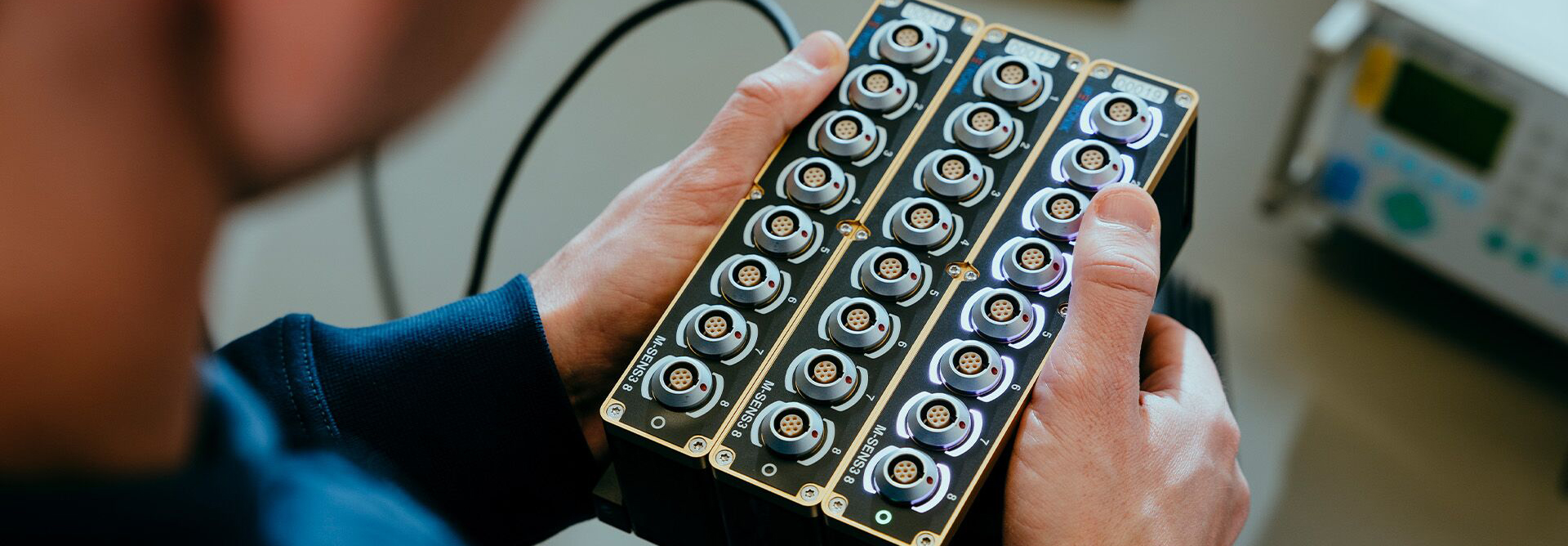

IPETRONIK 耐環境計測モジュール
IPETRONIK(アイペトロニック)は、測定技術分野で先進的な企業であり、同社の計測モジュールは過酷な環境下でも安定して動作するよう設計されています。モジュールは堅牢な筐体を持ち、防塵・防水性に優れ、振動や衝撃にも強いため、自動車試験や産業現場など、極端な温度変化や湿度、粉塵、油分が存在する環境でも安心して使用できます。
これにより、屋外でのフィールドテストや厳しい試験条件下でも信頼性の高いデータを提供でき、長期間にわたるモニタリングや計測にも対応可能です。また、耐環境性に優れた接続端子や耐久性のある素材を使用しており、長時間の運用でも安定した動作を保証します。
取り扱い製品

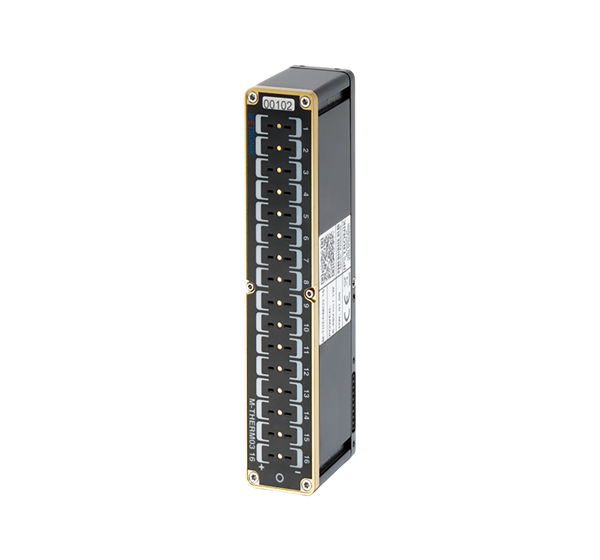

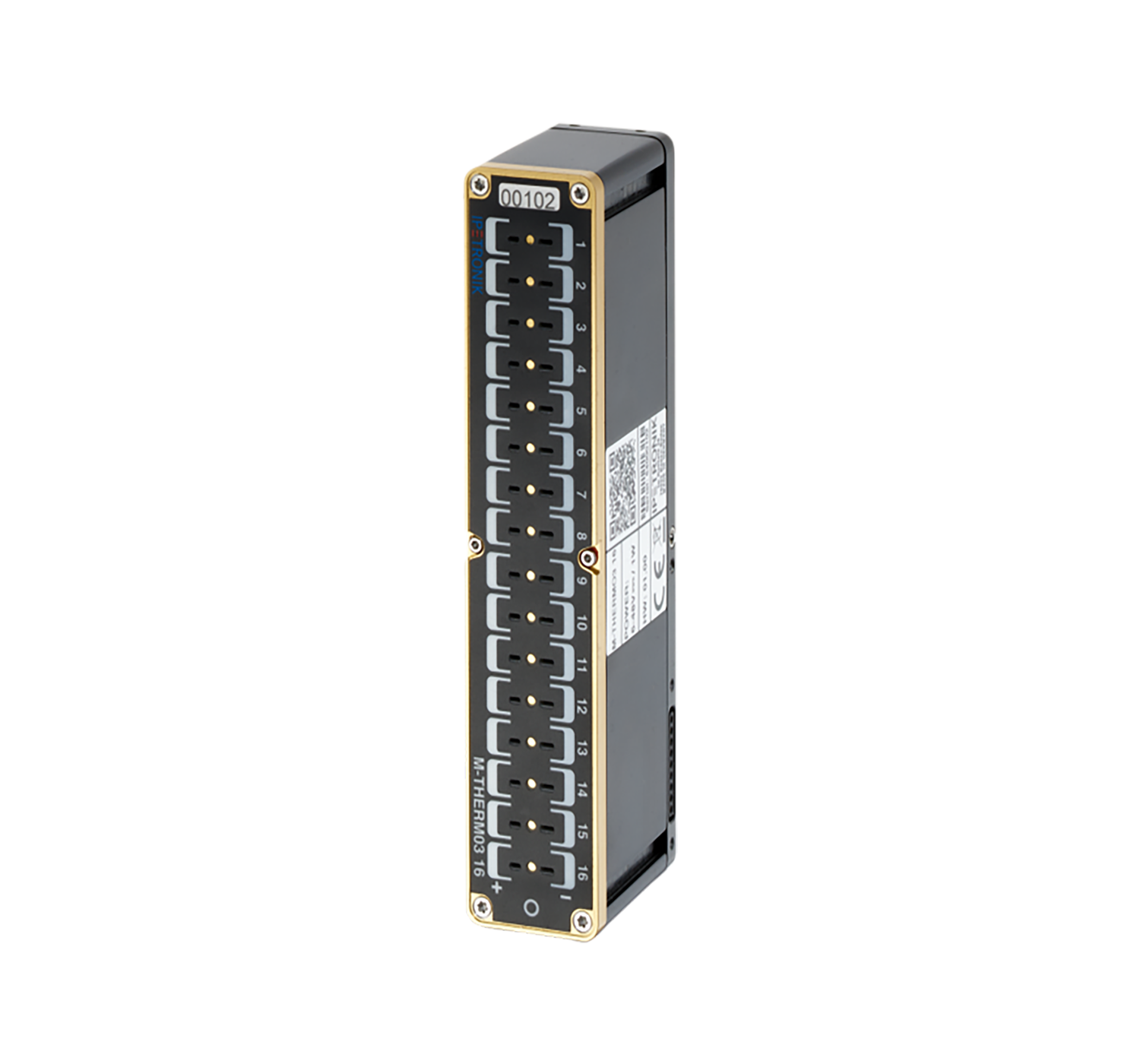

M-THERMO3 16
M-THERMO3 16温度測定モジュールは、IPETRONIKの最新デバイスで、16チャンネルと24ビット高解像度ADCを搭載し、高精度かつ柔軟な計測を実現します。コンパクトで堅牢な設計とマグネット接続により、迅速かつ安全なセットアップが可能です。

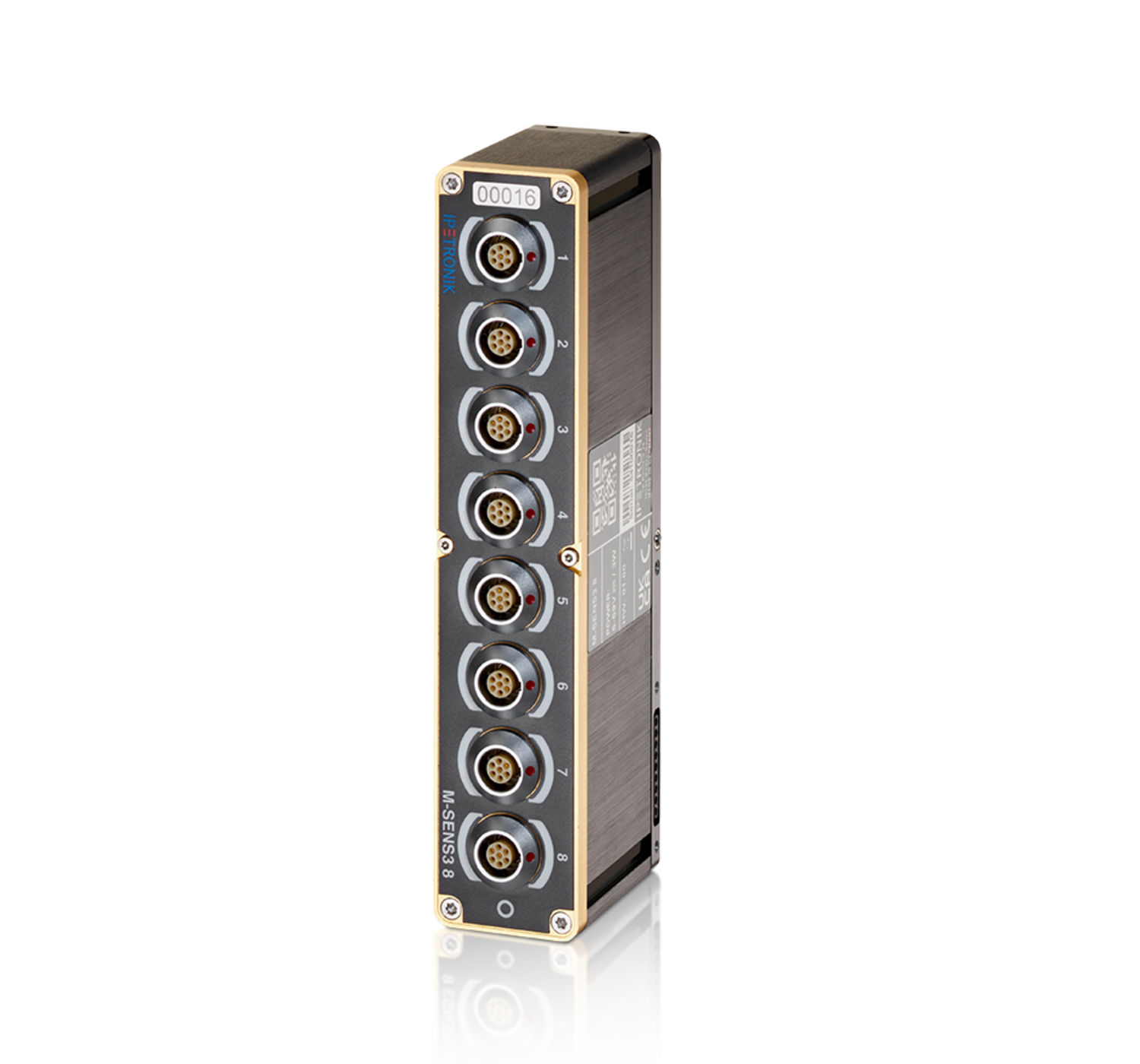

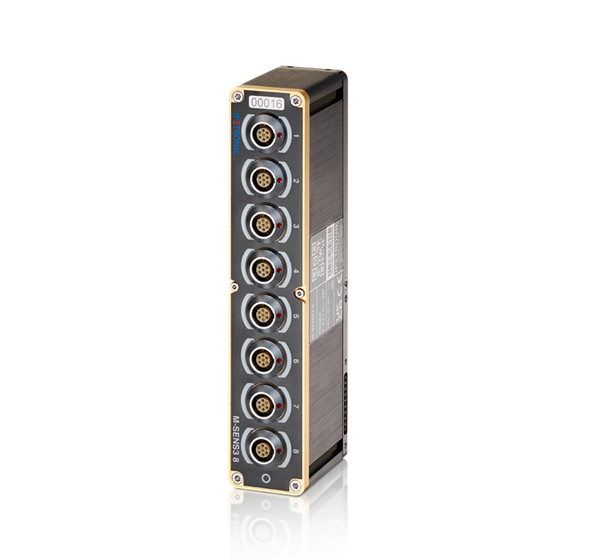

M-SENS3 8
M-SENS3 8電流・電圧・周波数測定モジュールは、IPETRONIKの最新デバイスで、18ビット高解像度ADコンバーターを搭載し、8チャンネルで精密な計測を実現します。コンパクトで堅牢な設計とマグネット接続により、迅速かつ安全なセットアップが可能です。

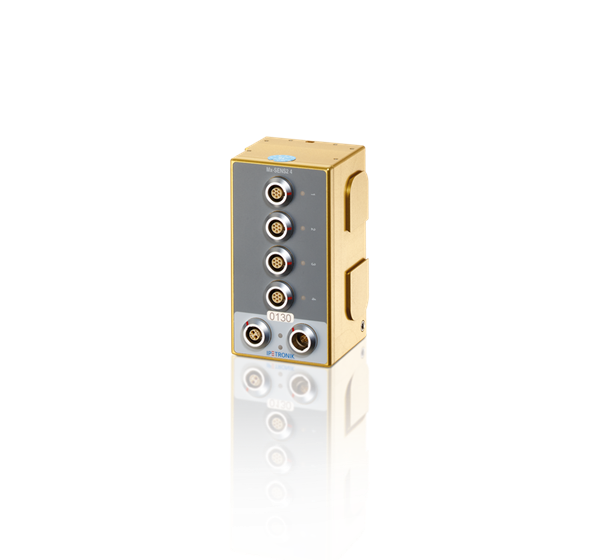

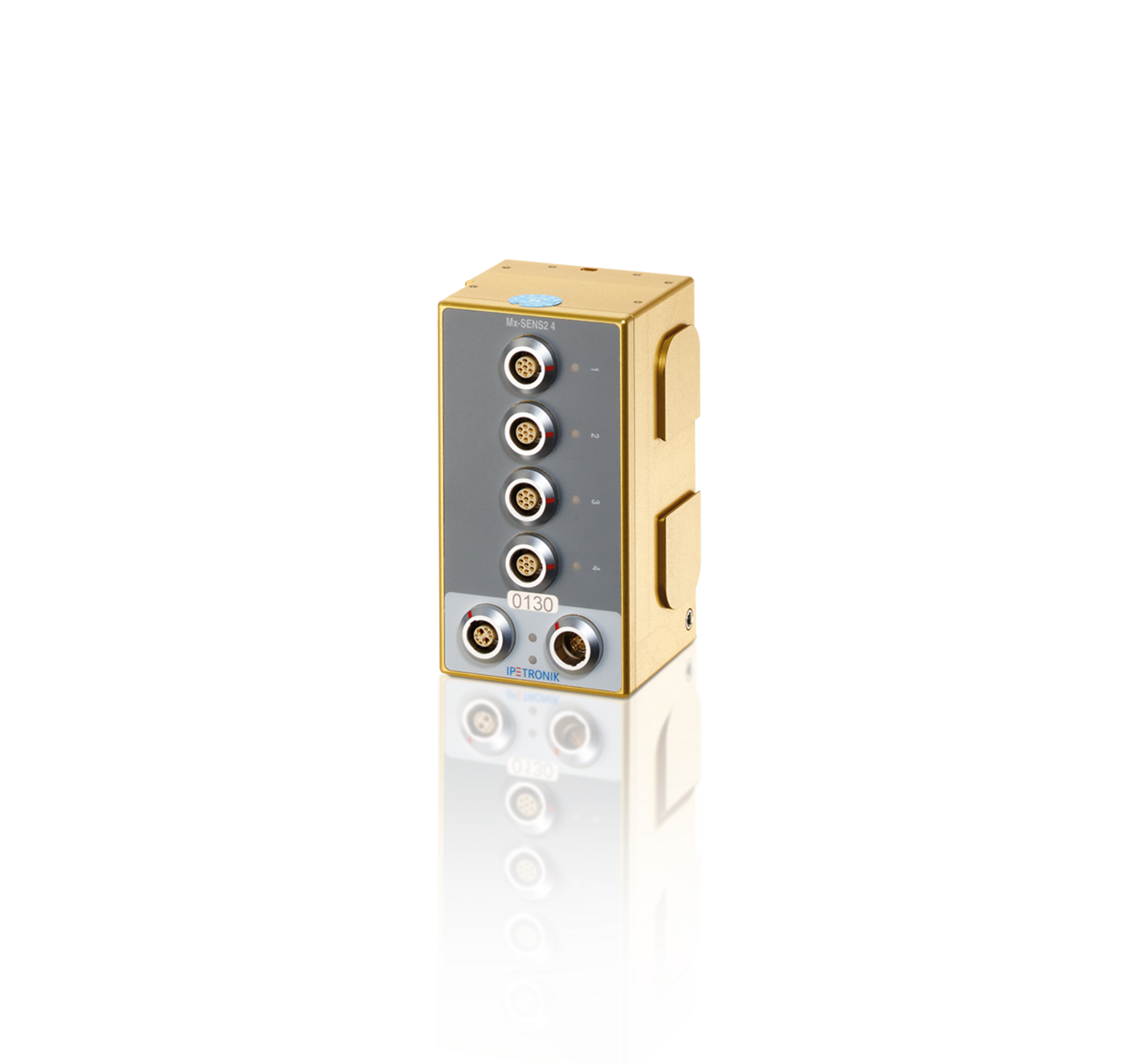

Mx-SENS2 4 FAST
Mx-SENS2 4 FASTは、最大400 kHzのサンプリングレートを持つ4つの入力チャンネルを備え、SENS、mA、IEPEなどの異なる測定モードに対応した高性能モジュールです。重要な計測でも高い信頼性を提供します。
M-RTD2
M-RTD2は、最大4つのPT100センサーをサポートできる温度測定モジュールです。16ビットのアナログ-デジタルコンバーターを搭載し、±0.02%の高精度で計測が可能です。サンプリングレートは最大400 Hzで、ギャラバニック絶縁機能により、信号の安全性と整合性が保たれます。

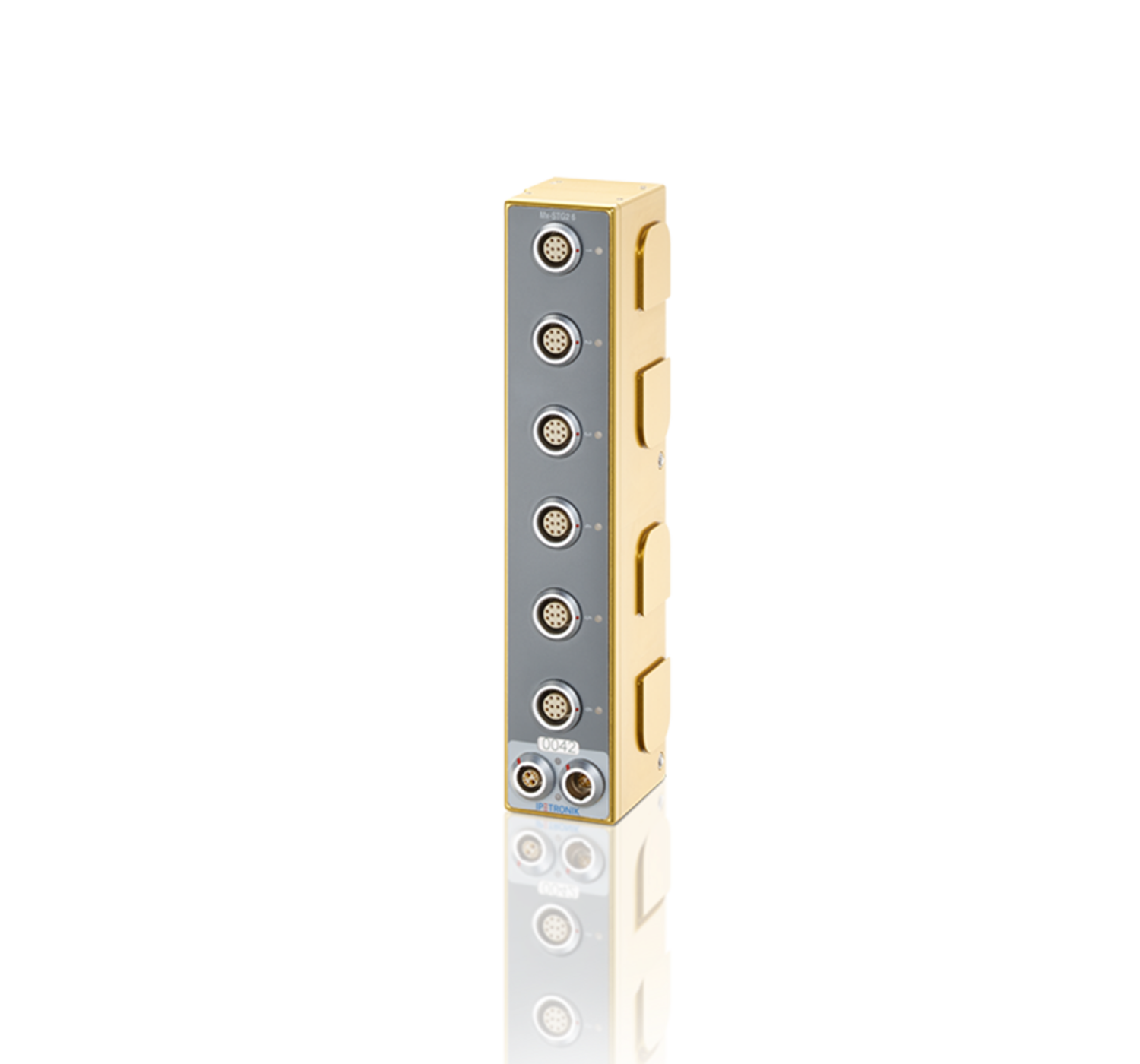

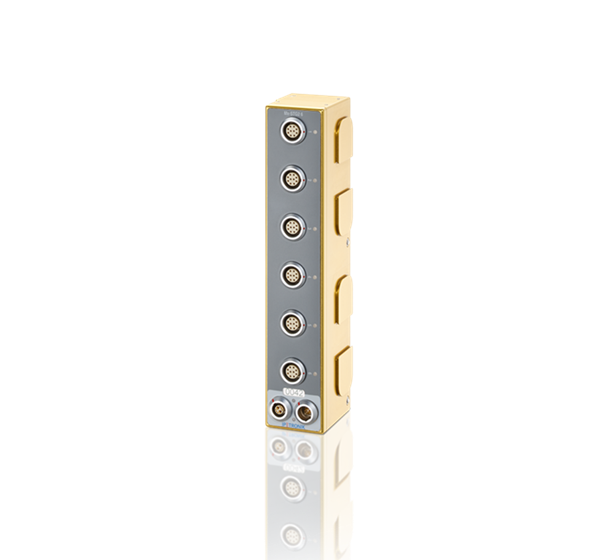

Mx-STG2 6
Mx-STG2 6は、IPETRONIKの最新ストレインゲージ(ひずみ)測定モジュールで、6チャンネルと24ビット高解像度ADCを搭載し、精密な計測を実現します。コンパクトで堅牢な設計とマグネット接続により、迅速で安全なセットアップが可能です。

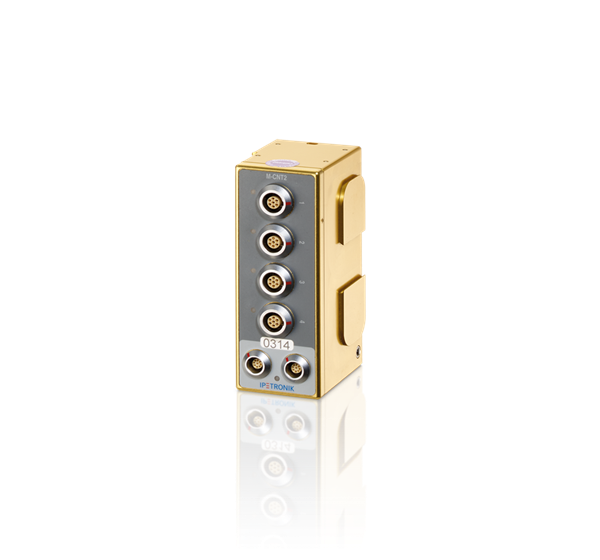

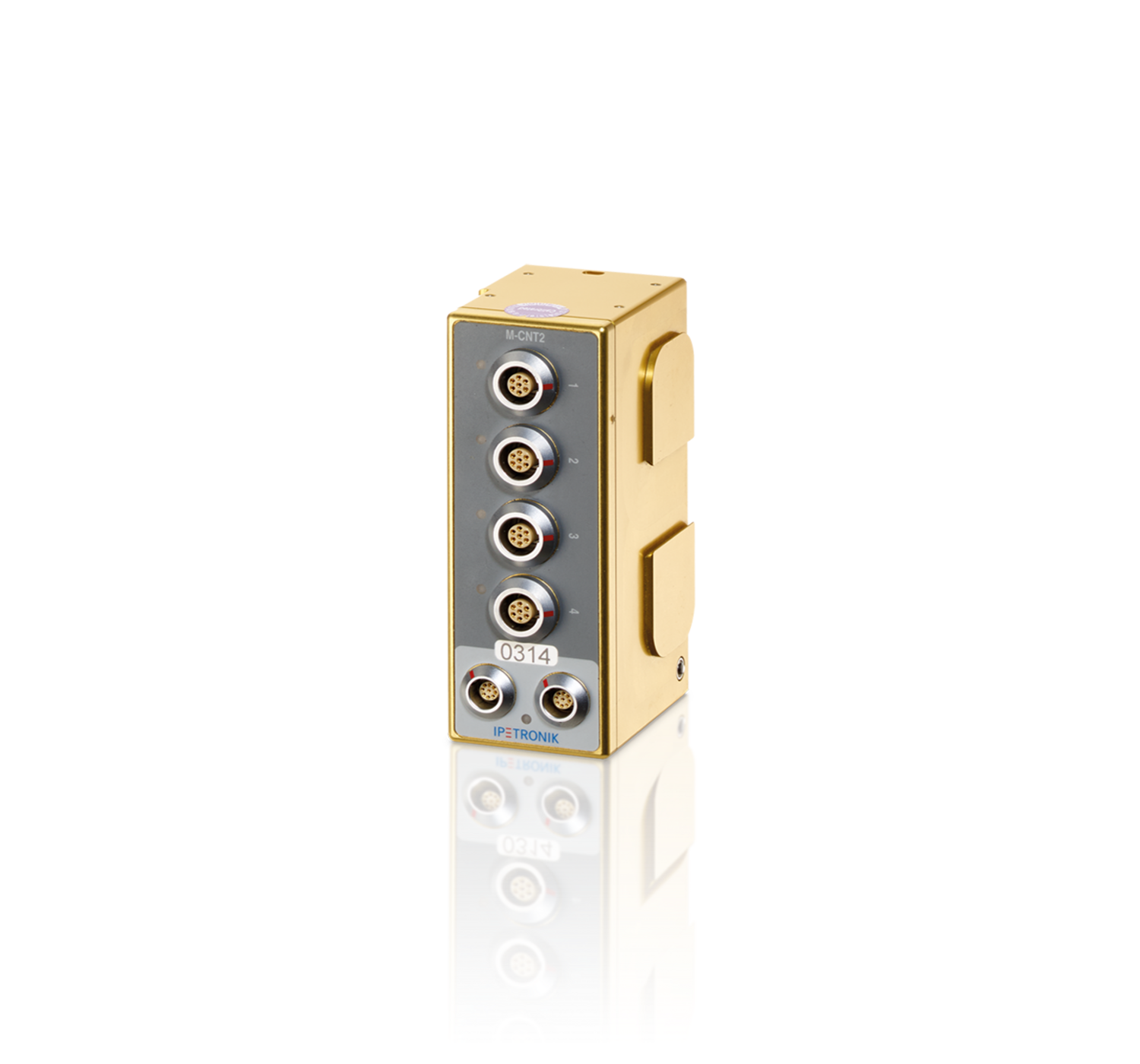

M-CNT2
M-CNT2は、4つの入力チャンネルを持つ多機能ユニバーサルカウンタカウンターモジュールで、周波数やパルス幅、イベントカウント、回転方向の検出に対応しています。周波数測定範囲は0.03 Hzから200 kHzで、CANインターフェースによりデータを高速で転送できます。

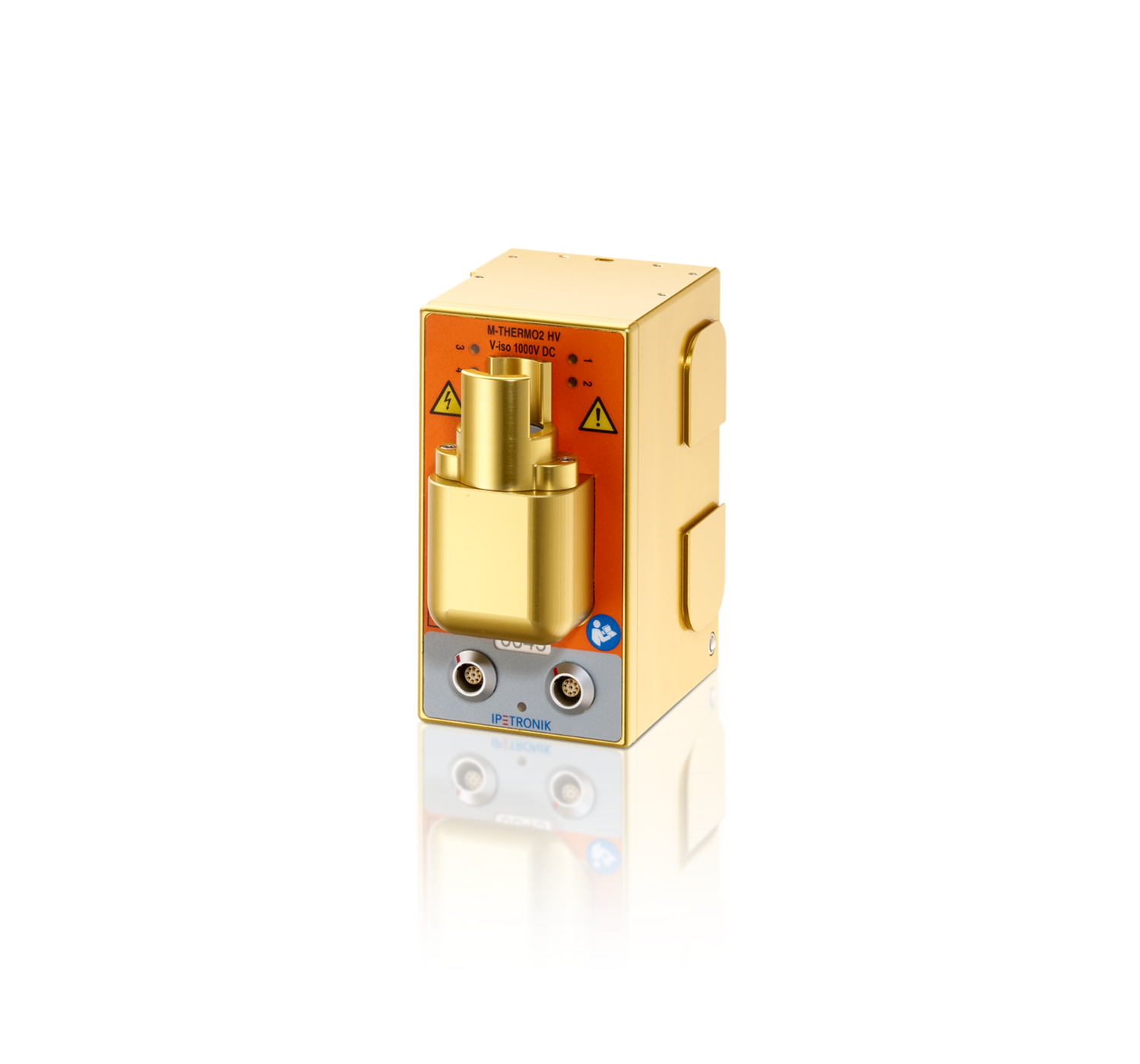

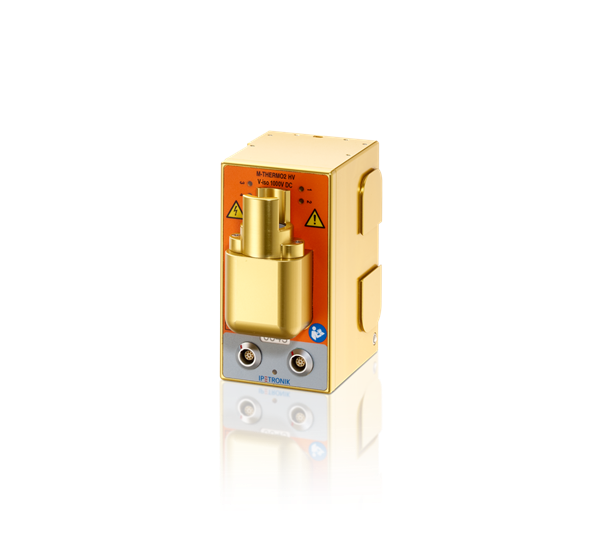

M-THERMO2 HV(1000V)
M-THERMO2 HVは、IPETRONIKの高電圧対応温度測定モジュールで、最大4つのKタイプ熱電対入力と1000Vまでの高電圧測定をサポートします。24ビットのADコンバータと完全な絶縁設計により、電気自動車やハイブリッド車の高電圧環境下で安全かつ高精度な温度測定が可能です。
Iso Clamp Connector(1000V)
Iso Clamp Connectorは、電動車両やハイブリッド車の高電圧電流測定に適したモジュールです。最大1kVの高電圧に対応し、200kHzの帯域幅を持つため、広範囲の信号を正確に測定できます。さらに、電気的に絶縁された設計により安全な測定が可能です。高電圧入力は4mmの安全ラボラトリコネクタを通じて行い、IPETRONIKのSENSモジュールと直接接続することができます。
Iso Voltage Divider(1000V)
Iso Voltage Dividerは、電動車両やハイブリッド車の高電圧測定に使用される分圧モジュールで、最大1kVの電圧に対応しています。このデバイスは、電圧を安全に分割することで、高電圧回路の測定を可能にします。また、4mmの安全ラボラトリコネクタを利用して、IPETRONIKのSENSモジュールと直接接続することができます。
IPEcan FD
IPEcan FDは、IPETRONIK社が提供するCAN、CAN FD対応のデータ収集モジュールで、最大64バイトの高速データ通信をサポートします。堅牢な設計により、車載環境での信頼性の高いデータ収集が可能です。IPETRONIKの計測モジュールやソフトウェア(IPEmotion)と統合して使用でき、車両テストやECU解析に最適です。
IPEcan FD Pro
IPEcan FD Proは、IPETRONIK社が提供するCAN、CAN FD、およびLINに対応したデータ収集モジュールで、2チャンネルのLIN通信および2チャンネルの最大64バイトに対応した高速CAN通信をサポートいたします。堅牢な設計により、車載環境において高い信頼性を持つデータ収集が可能です。IPETRONIKの計測モジュールやソフトウェア(IPEmotion)と統合して使用でき、車両テストやECU解析に最適です。
運用例
車過酷な環境下で実施される車両テストにおいては、計測モジュールで取得したデータを、十分な保護性能を備えたデータロガーに保存する必要がございます。このような場合は、IPETRONIKが提供するデータロガーを用いたソリューションをご参照ください。一方、すべてのテストが過酷な環境下で行われるわけではなく、データロガーを使用せずに、計測モジュールで取得したデータを直接PCへ転送し、解析を行う方法もございます。
詳細仕様
M-THERMO3 16 温度計測モジュール | |
---|---|
チャンネル数 | 16ch |
インターフェース | ミニチュア熱電対コネクタ(DIN IEC 584, ANSI MC 96.1) |
対応熱電対 | K、T、B、C、E、J、N、R、Sの9種類(IEC/ANSI規格に基づく熱電対タイプを表示するステータスLEDを搭載) |
接続自動検知 | センサー断線/低電圧などの検出機能対応(監視ソフトウェア上で確認可能) |
絶縁対応 | 各チャンネル、電源、CANポート間にガルバニック絶縁 |
出力 | CAN FD(125kBit/s ~ 5MBit/s 64 data bytes) |
A/Dコンバータ | 24bit |
サンプリングレート | 1/2/5/10/20/50/100/200Hz |
消費電力 | 1.2W |
温度ドリフト | 10ppm/K |
動作温度 | -40℃~125℃ |
入力電圧 | 6V~59V DC |
温度補償 | 各チャンネルに独立の冷接点補償 |
重量 | 415g |
寸法 | L165mm x W33mm x D58mm |
保護等級 | IP67 |
M-SENS3 8 電流・電圧・周波数計測モジュール | |
---|---|
チャンネル数 | 8ch |
インターフェース | Lemo HGG 1B 307(7ピン)コネクタ |
計測モード | 各チャンネルで電圧、電流、周波数を自由に選択可能(選択した測定モードを示すステータスLEDを搭載) |
センサー状態検知 | センサー励起/低電圧などの検出機能対応(監視ソフトウェア上で確認可能) |
絶縁対応 | 各チャンネル、電源、CANポート間にガルバニック絶縁。絶縁電圧:±100V(無制限), ±500V(パルス電圧) |
出力 | CAN FD(125kBit/s ~ 5MBit/s 64 data bytes) |
A/Dコンバータ | 18 Bit (SAR:逐次比較型) |
スケーリング対応 | 測定中にスケーリング処理が可能 |
電圧計測範囲/精度 | ±0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/10/25/100V, ±0.025%~±0.05% |
電流計測範囲/精度 | ±20mA, ±0.05% |
周波数計測範囲 | 0~200Hz |
サンプリングレート | 1/2/5/10/100/200/500/1000/5000Hz |
励起電圧/電流 | ±2.5/±5/±7.5/±10/±12/±15V, 35~75mA |
TEDS対応 | Class 2 |
温度ドリフト | 10 ppm/K, 20 ppm/K (± 0.01 ~± 0.02 V) |
消費電力 | 2.7W |
動作温度 | -40℃~125℃ |
入力電圧 | 6V~59V DC |
寸法 | L165mm x B33mm x H58mm |
重量 | 500g |
保護等級 | IP67 |
Mx-SENS2 4 FAST 電流・電圧・IEPE計測モジュール | |
---|---|
チャンネル数 | 4ch |
インターフェース | LEMO EGG 1B 307 (7ピン) |
計測モード | 各チャンネルで電圧、電流、IEPEを自由に選択可能 |
絶縁対応 | 各チャンネル、電源、CANポート間にガルバニック絶縁。絶縁電圧:±100V(無制限), ±500V(パルス電圧) |
A/Dコンバータ | 16 Bit (SAR:逐次比較型) |
出力 | CAN / XCP on Ethernet |
電圧計測範囲/精度 | ±0.1/0.2/0.5/1/2/5/10/20/50/100V, 0.06% |
電流計測範囲/精度 | ±20mA, ±0.30% |
IPEP計測範囲 | ±0.1/±0.2/±0.5/±1.0/±2.0/±5.0/±10V |
IPEP定格出力電流 | 4.5mA ±10% |
IPEP開路電圧 | 24V |
サンプリングレート | 10/20/50/100/200/500Hz…1/2/5/10/20/50/100/200/400kHz(CANにした場合の最大2 kHzまで) |
励起電圧/電流 | ±2.5/±5/±7.5/±8/±10/±12.5/±15V, 30mA(±2.5~±10.0V), 40mA(±5.0~±12.5V), 60mA(±7.5~±15.0V) |
TEDS対応 | Class 2 |
温度ドリフト | 20ppm/K |
消費電力 | 5.4W |
入力電圧 | 9V~59V |
保護電圧 | ±100 V (continuous), ±200 V (short-time, t<1 ms) |
寸法 | W106mm x H60mm x D62mm |
重量 | 500g |
動作温度 | -40℃~85℃ |
保護等級 | IP67 |
M-RTD2 PT100温度計測モジュール | |
---|---|
チャンネル数 | 4ch |
インターフェース | Lemo ERA OS 304 |
絶縁対応 | 各チャンネル、電源、CANポート間にガルバニック絶縁。絶縁電圧:±100V(無制限), ±500V(パルス電圧) |
A/Dコンバータ | 16 Bit (SAR:逐次比較型) |
出力 | CAN |
計測範囲/精度 | -50°C~450°C, ±0.020% |
サンプリングレート | 1/2/5/10/20/50/100Hz |
励起電流 | 1mA |
消費電力 | 2.5W |
入力電圧 | 9V~36V |
保護電圧 | ±100V(continuous), ±200V(short-time, t<1 ms) |
寸法 | W106mm x H43mm x D57mm |
重量 | 410g |
動作温度 | -40℃~125℃ |
保護等級 | IP67 |
Mx-STG2 6 ひずみ計測モジュール | |
---|---|
チャンネル数 | 6ch |
インターフェース | LEMO EGG 1B 307 (7ピン) |
絶縁対応 | 各チャンネル、電源、CANポート間にガルバニック絶縁。絶縁電圧:±100V(無制限), ±500V(パルス電圧) |
A/Dコンバータ | 24 Bit (SAR:逐次比較型) |
出力 | CAN / XCP on Ethernet |
計測範囲 | ±0.005V, ±0.01V, ±0.02V, ±0.05V, ±0.1V, ±0.2V, ±0.5V, ±1V |
計測精度 | ±0.075%(±0.005V~±0.02V), ±0.02%(±0.05V~±0.5V), ±0.01%(±1V) |
ブリッジ抵抗範囲 | 120, 350, 1000 Ω |
内部ブリッジ補償 | 対応 |
シャントチェック | 対応 |
シャント抵抗シミュレーションの抵抗範囲 | 5~200kΩ |
サンプリングレート | 10/20/50/100/200/500/1000/2000Hz…10/20/50/100/200/500…100kHz(CANにした場合の最大2kHzまで) |
励起電圧/電流 | ±0.5/±1.25/±2.5/±5V, 45mA |
TEDS対応 | Class 2 |
消費電力 | 5W |
入力電圧 | 9V~36V |
保護電圧 | ±100 V (continuous), ±200 V (short-time, t<1 ms) |
寸法 | W212mm x H60mm x D35mm |
重量 | 700g |
動作温度 | -40℃~105℃ |
保護等級 | IP67 |
M-CNT2 ユニバーサルカウンター | |
---|---|
チャンネル数 | 4ch |
インターフェース | LEMO EGG 1B 307 (7ピン) |
計測モード | 各チャンネルで周波数、デューティ比、パルス幅、イベントカウント、回転方向を自由に設定 |
絶縁対応 | 各チャンネル、電源、CANポート間にガルバニック絶縁。絶縁電圧:±100V(無制限), ±500V(パルス電圧) |
出力 | CAN / XCP on Ethernet |
周波数計測範囲 | 0.03Hz~200kHz |
デューティ比計測範囲 | 0.01%~99.99%(0.03Hz~10kHz) |
パルス幅計測範囲 | 1μs~200s |
カウント(方向無し)リセット | 32bitオーバフロー、時間指定 |
カウント(方向有り)リセット | アップカウント/ダウンカウント |
サンプリングレート | 1/2/5/10/50/100/200/500/1000/2000/5000Hz |
トリガー閾値調整範囲 | ±4V(分解能: 0.025V), ±40V(分解能: 0.20V) |
励起電圧/電流 | 2.5/5/7.5/10/12.5/15V, 60mA |
温度ドリフト | ±1.5ppm/K(-40~85°C), ±2.5ppm/K(85~105°C), ±5.0ppm/K(105~125°C) |
消費電力 | 2W |
入力電圧 | 9V~36V |
保護電圧 | ±100 V (continuous), ±200 V (short-time, t<1 ms) |
寸法 | W106mm x H60mm x D62mm |
重量 | 420g |
動作温度 | -40℃~125℃ |
保護等級 | IP67 |
M-THERMO2 HV(1000V) | |
---|---|
チャンネル数 | 4ch |
インターフェース | Lemo CKB.H08.SLKG (8-Pin) |
A/Dコンバータ | 24 bit (Sigma-Delta型) |
絶縁対応 | 各チャンネル、電源、CANポート間にガルバニック絶縁。絶縁電圧:±1000 VDC(CAT I), ±600VDC(CAT II), ±600VAC/50…60Hz(CAT II) |
センサー状態検知 | センサー破損検出対応 |
出力 | CAN |
計測範囲/精度 | Type K: -60°C~1370°C, ±0.035% |
冷接点補償 | 各チャンネルにPT100温度センサーを使用 |
サンプリングレート | 1/2/5/10/20/50/100Hz |
温度ドリフト | ±20ppm/K |
消費電力 | 0.9W |
入力電圧 | 9V~36V |
保護電圧 | ±50V (continuous), ±200 V (short-time, t<1 ms) |
寸法 | W106mm x H60mm x D100mm |
重量 | 600g |
動作温度 | -40℃~105℃ |
保護等級 | IP67 |
Iso Clamp Connector(1000V) | |
---|---|
チャンネル数 | 1ch |
インターフェース | 4mmバナナプラグ |
絶縁電圧 | ±1000 VDC(CAT I), ±600VDC(CAT II), ±600VAC/50…60Hz(CAT II) |
汚染度 | 2 |
計測範囲 | ±1V |
計測精度 | ±0.20%(25℃), ±0.50%(-20℃~70℃) |
遮断周波数 | 200kHz(入力ケーブル最大1m) |
消費電力 | 0.6W |
入力電圧 | 15V |
寸法 | W126mm x H50mm x D25mm |
重量 | 120g |
動作温度 | -20℃~70℃ |
保護等級 | IP67 |
Iso Voltage Divider(1000V) | |
---|---|
チャンネル数 | 1ch |
インターフェース | 4mmバナナプラグ |
絶縁電圧 | ±1000 VDC(CAT I), ±600VDC(CAT II), ±600VAC/50…60Hz(CAT II) |
汚染度 | 2 |
計測範囲 | ±1000V |
計測精度 | ±0.20% |
出力電圧 | ±2V |
遮断周波数 | 100kHz(入力ケーブル最大1m) |
消費電力 | 0.6W |
入力電圧 | 15V |
寸法 | W126mm x H50mm x D25mm |
重量 | 120g |
動作温度 | -20℃~70℃ |
保護等級 | IP67 |
IPEcan FD | |
---|---|
チャンネル数 | 1ch |
インターフェース | 4SUB-D 9ピンコネクタ(CiA®標準102) |
PCとのインターフェース | USB 2.0 |
絶縁電圧 | ±500 VDC |
消費電力 | 0.8W |
寸法 | W92mm x H16mm x D54mm |
重量 | 115g |
動作温度 | -40℃~85℃ |
保護等級 | IP50 |
IPEcan FD Pro | |
---|---|
チャンネル数 | 2ch(CAN/CAN FD) + 2ch(LIN) |
インターフェース | 4SUB-D 9ピンコネクタ(CiA®標準102) |
PCとのインターフェース | USB 2.0 |
絶縁電圧 | ±500 VDC |
消費電力 | 1W |
寸法 | W92mm x H16mm x D54mm |
重量 | 230g |
動作温度 | -40℃~85℃ |
保護等級 | IP50 |
